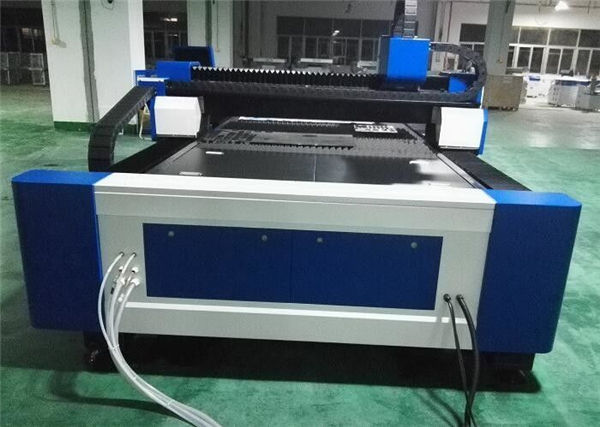

steel fiber laser cutting machine 60m/min

उत्पादन तपशील

प्रमाणपत्र: सी.ई.
देयक आणि शिपिंग अटी:
किमान ऑर्डरची मात्रा: 1 सेट
किंमत: वाटाघाटी करण्यायोग्य
पॅकेजिंग तपशील: 1 * 20 जीपी कंटेनर
वितरण वेळ: 30 दिवस
देय अटीः एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न युनियन

तपशीलवार उत्पादन वर्णन

अर्ज ::	सर्व धातू साहित्य	जाडी कापणे:	एसएस 12 मिमी पर्यंत, एमएस 22 सेमी पर्यंत
लेझर प्रकार ::	मूळ फायबर लेझर आयात केला	उत्पादनाचे नांव:	Steel Fiber Laser Cutting Machine 60m/Min
Min.line रुंदी:	0.1 मिमी	नियंत्रण सॉफ्टवेअर ::	सायपॅकट
समर्थित ग्राफिक स्वरूप ::	एआय, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी	ब्रांड नाव ::	ताय लेजर
पुनरावृत्ती अचूकता ::	+/- 0.03 मिमी	कार्यशील तापमान::	0 ° से -45 डिग्री सेल्सियस
शीतकरण मोड:	वॉटर कूलींग	लेसर स्त्रोत:	आयपीजी / नालाईट / रायकस / कमाल
विद्युतदाब::	AC380V ± 10% 50HZ (60HZ)	कटिंग क्षेत्र:	3000x1500mm,4000*2000mm Customized

फायबर लेसर मशीनचा फायदा

1) उत्कृष्ट बीम गुणवत्ता: लहान फोकस व्यास आणि उच्च कार्यक्षमता, उच्च गुणवत्ता.
२) उच्च पठाणला वेग: कटिंगचा वेग 60 मीटर / मिनिटापेक्षा जास्त आहे
3) स्थिर चालू: शीर्ष जागतिक आयात फायबर लेसर, स्थिर कामगिरी, मुख्य भाग कॅन
100,000 तास गाठा;
4) फोटोइलेक्ट्रिक रूपांतरणासाठी उच्च कार्यक्षमता: सीओ 2 लेसर कटिंग मशीनशी तुलना करा,
फायबर लेसर कटिंग मशीनमध्ये तीन वेळा फोटोइलेक्ट्रिक रूपांतरण कार्यक्षमता असते
)) कमी खर्च व कमी देखभाल: ऊर्जा वाचवा आणि पर्यावरणाचे रक्षण करा. फोटोइलेक्ट्रिक रूपांतरण दर
25-30% पर्यंत आहे. कमी विद्युत उर्जेचा वापर, हे पारंपारिक सीओ 2 लेसरच्या सुमारे 20% -30% आहे
पठाणला मशीन. फायबर लाईन ट्रान्समिशनची आवश्यकता लेन्स प्रतिबिंबित करते, देखभाल खर्च वाचवते;
6) Easy operation: fiber line transmission, no adjustment of optical path;
7) सुपर लवचिक ऑप्टिकल प्रभाव: कॉम्पॅक्ट डिझाइन, लवचिक उत्पादन आवश्यकता.

वैशिष्ट्य आणि मालमत्ता

1.The machine enjoys a good performance with high cutting speed, high efficiency, safety and stability.
2.The laser spot enjoys good quality. And the machine distorts just slightly. Besides, the material can have a smooth and nice appearance.
3. After tempering treatment, the frame with high rigidity is of high vibration-absorbed performance. The frame with gantry structure is one-step processed in large CNC gantry machining center. With optimized structure, the machine enjoys stability and high accuracy which can be controlled within 0.01mm/m.
4. Imported servo motor, planetary reducer, and sophisticated direction drive mechanism ensure steadiness and accuracy.
5. Intuitive HMI with many practical functions is easy to operate.
6. Imported bevel gear, helical rack, linear guide rail ensure highly precise running direction.
7. स्वयं-उंची आणि अँटी-टक्कर सिस्टम आपोआप योग्य उंचीवर हर्मीटिक कटिंग हेड निश्चित अंतरावर कापण्यासाठी समायोजित करते.
8. मशीनचा वीजपुरवठा स्वयंचलित सुरक्षा संरक्षणासह बनविला गेला आहे आणि त्यात फॉल्ट अलार्मचा समावेश आहे.

तपशील

लेझर स्त्रोत माध्यम	फायबर
कटिंग श्रेणी (एल * डब्ल्यू)	3000 मिमी × 15000 मिमी
झेड एक्सेल स्ट्रोक	250 मिमी
कमाल स्थिती गती	120 मी / मिनिट
एक्स, वाय एक्सल मॅक्स. वेग वाढवा	1.0 जी
शीतकरण फॉर्म	पाणी थंड
लेसर तरंगलांबी	1070nm
लेसर स्त्रोताची आउटपुट उर्जा	500 डब्ल्यू / 1000 डब्ल्यू / 1500 डब्ल्यू / 2000 डब्ल्यू 2500W / 3000W / 4000W (पर्यायी)
मि. कटिंग अंतर	. 0.1 मिमी
एक्स, वाय आणि झेड ofक्सल्सची स्थिती निश्चित करणे	. 0.03 मिमी
एक्स, वाय आणि झेड ofक्सल्सची पुनरावृत्ती स्थितीची अचूकता	. 0.01 मिमी
कटिंग सामग्रीची जाडी (सामग्रीनुसार)	0.2 - 25 मिमी
ड्रायव्हर मॉडेल	सर्वो मोटर मोटर आयात केली
वीज आवश्यक	380 व्ही, 50/60 हर्ट्ज
कार्यरत तापमान	0-45 ℃
सतत कार्यरत वेळ	24 तास
मशीनचे वजन	सुमारे 12000 किलो
वीजपुरवठा एकूण संरक्षण पातळी	IP54

साहित्य कटिंग

फायबर लेसर तांब्या, अल्युमिनिअम, या उच्च प्रतिबिंबित सामग्री आणि टंगस्टनसारख्या सर्व प्रकारच्या नॉन लौह धातू कापू शकतो, स्टेनलेस स्टील, कार्बन स्टील, मॅंगनीज स्टील, गॅल्वनाइज्ड शीट, अ‍ॅल्युमिनियम प्लॅटफॉर्म सोन्याचे मिश्रण प्लेट आणि इतर दुर्मिळ वस्तू देखील कापू शकतो. धातू.

अनुप्रयोग उद्योग

फायबर लेसर कटिंग मशीन मोठ्या प्रमाणात एरोस्पेस, विमानचालन, इलेक्ट्रॉनिक्स, लिफ्ट, वैद्यकीय उपकरणे, स्वयंपाकघरातील इलेक्ट्रिकल, ऑटो पार्ट्स, इलेक्ट्रिकल उपकरणे, गोल्ड प्लेटेड चेसिस कॅबिनेट्स, यांत्रिक उपकरणे, लाइटिंग हार्डवेअर, जाहिरात चिन्हे, प्रदर्शन उपकरणे, सर्व प्रकारच्या प्रकारांमध्ये मोठ्या प्रमाणात वापरली जाऊ शकतात. धातू उत्पादने, शीट मेटल कटिंग प्रक्रिया आणि इतर उद्योग.

तपशीलवार प्रतिमा

	नाव:मशीन बॉडी आणि अ‍ॅक्सेसरीज a.600 ℃ उष्णता उपचार, 24 तास ओव्हनमध्ये थंड करणे, अचूक सीओ 2 संरक्षण वेल्डिंग, विरूपण केल्याशिवाय 20 वर्षांचा वापर सुनिश्चित करणे. बी. सिंक्रोनस एक्स / वाय / झेड अक्ष: झेड-अक्ष 150 मि.मी. चालवू शकते, जे धातुच्या पत्र्यांच्या अनेक जाती कापण्यासाठी उपयुक्त आहे. सी. उच्च गुणवत्ता त्याच्या टिकाऊपणा आणि सुलभ देखभालची हमी देते.
नाव:एसी सर्वो मोटर आणि चालक अत्याधुनिक प्लॅनेटरी रीड्यूसरसह आयातित सर्वो मोटर (दोन सर्वो मोटरद्वारे चालित वाय-अक्ष) स्थिर, नेमके आणि विश्वासार्ह ड्राइव्हची हमी देते.
	नाव:प्रेसिजन रेषीय मार्गदर्शक उच्च प्रक्रियेची गती आणि अचूकता सुनिश्चित करण्यासाठी प्रगत कटिंग सिस्टम, लेसर पॉवर आणि सर्वो आंदोलन, एकमेकांना उत्तम प्रकारे सूट करते, आयातित उच्च अचूकता गीअर आणि रॅक ड्राइव्ह सिस्टम, एक्सचेंज करण्यायोग्य डबल वर्क टेबल ..
नाव:डोके कापून कॉन्टॅक्टलेस कटिंग हेडमध्ये ऑटो उंची ट्रॅकिंग आणि अँटी-टक्करचे कार्य आहे, जे समान आउटपुट पॉवर अंतर्गत कटिंग गती, गुळगुळीत आणि कटिंग अचूकतेत मोठ्या प्रमाणात सुधार करते. एका शब्दात, पठाणला कार्यक्षमता वाढवता येते.
	नाव:लेझर स्त्रोत वेगवान वेग, उच्च सुस्पष्टता धारदार रेखा आणि गुळगुळीत धारदार धार

नाव:मशीन बॉडी आणि अ‍ॅक्सेसरीज

a.600 ℃ उष्णता उपचार, 24 तास ओव्हनमध्ये थंड करणे, अचूक सीओ 2 संरक्षण वेल्डिंग, विरूपण केल्याशिवाय 20 वर्षांचा वापर सुनिश्चित करणे.
बी. सिंक्रोनस एक्स / वाय / झेड अक्ष: झेड-अक्ष 150 मि.मी. चालवू शकते, जे धातुच्या पत्र्यांच्या अनेक जाती कापण्यासाठी उपयुक्त आहे.
सी. उच्च गुणवत्ता त्याच्या टिकाऊपणा आणि सुलभ देखभालची हमी देते.

नाव:एसी सर्वो मोटर आणि चालक

अत्याधुनिक प्लॅनेटरी रीड्यूसरसह आयातित सर्वो मोटर (दोन सर्वो मोटरद्वारे चालित वाय-अक्ष) स्थिर, नेमके आणि विश्वासार्ह ड्राइव्हची हमी देते.

नाव:प्रेसिजन रेषीय मार्गदर्शक

उच्च प्रक्रियेची गती आणि अचूकता सुनिश्चित करण्यासाठी प्रगत कटिंग सिस्टम, लेसर पॉवर आणि सर्वो आंदोलन, एकमेकांना उत्तम प्रकारे सूट करते, आयातित उच्च अचूकता गीअर आणि रॅक ड्राइव्ह सिस्टम, एक्सचेंज करण्यायोग्य डबल वर्क टेबल ..

नाव:डोके कापून

कॉन्टॅक्टलेस कटिंग हेडमध्ये ऑटो उंची ट्रॅकिंग आणि अँटी-टक्करचे कार्य आहे, जे समान आउटपुट पॉवर अंतर्गत कटिंग गती, गुळगुळीत आणि कटिंग अचूकतेत मोठ्या प्रमाणात सुधार करते. एका शब्दात, पठाणला कार्यक्षमता वाढवता येते.

नाव:लेझर स्त्रोत

वेगवान वेग, उच्च सुस्पष्टता धारदार रेखा आणि गुळगुळीत धारदार धार

नमुने कटिंग

प्रशिक्षण

विक्रीनंतरची सेवा, प्रशिक्षणापासून मशीन स्थापनेपर्यंत (3 मार्ग):
१. आपण भेटता तेव्हा इंग्रजीमध्ये व्हिडिओ आणि वापरकर्त्याचे मॅन्युअल प्रशिक्षण, स्थापना, ऑपरेशन, देखभाल आणि समस्या-शूटिंगसाठी ऑफर केले जाणे आणि तांत्रिक मार्गदर्शक ई-मेल, फॅक्स, टेलिफोन / व्हॉट्सअ‍ॅप / स्काइप // इत्यादीद्वारे ऑफर केले जाणे, जेव्हा आपण भेटता तेव्हा स्थापना, वापर किंवा समायोजित करण्याच्या काही समस्या.
२.आपली कंपनी तंत्रज्ञानी आमच्या कारखान्यात उपकरणे आणि ऑपरेटिंग अत्यावश्यक गोष्टींबद्दल मूलभूत ज्ञान, 3-5 दिवसांचा पुरेसा प्रशिक्षण वेळ जाणून घेण्यासाठी येण्याची व्यवस्था करू शकते, प्रशिक्षण सामग्री खालीलप्रमाणे आहेः
अ) सामान्य रेखाचित्र सॉफ्टवेअर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रिया आणि बंद मशीन;
क) नियंत्रण पॅनेल आणि सॉफ्टवेअर पॅरामीटर्स, पॅरामीटर्स श्रेणीची सेटिंग यांचे महत्त्व
डी) मशीनची मूलभूत साफसफाई आणि देखभाल;
e) सामान्य हार्डवेअर समस्या निवारण;
फ) ऑपरेशनची खबरदारी.
3.घर-दर -वार सूचना प्रशिक्षण सेवा. व्हिसा, प्रवास खर्च आणि निवास ग्राहकांच्या किंमतीवर असतील. आमच्या दोन्ही अभियंत्यांसाठी प्रशिक्षण कालावधीत अनुवादकांची व्यवस्था करणे चांगले आहे. प्रशिक्षण वेळ: 3-5days.

हमी

अ) .1 संपूर्ण मशीनसाठी (मानवनिर्मित नुकसानीची वाटाघाटी केली जाते.).
बी) .लझर स्त्रोत 2 वर्षांची हमी
सी) .आजीवन देखभाल आणि सुटे भागांचा पुरवठा
डी). ऑपरेशन स्टाफसाठी विनामूल्य प्रशिक्षण. (अभियंता परदेशात जाऊ शकतो वाटाघाटी केली जाते.)
