फायबर लेसर नक्षीकाम मशीन 10 मीटर मशीनचे शरीर डिझाइन

फायबर लेसर नक्षीकाम मशीन 10 मीटर मशीनचे शरीर डिझाइन

उत्पादन तपशील


प्रमाणपत्र: सी.ई.
देयक आणि शिपिंग अटी:
किमान ऑर्डरची मात्रा: 1 सेट
किंमत: वाटाघाटी करण्यायोग्य
पॅकेजिंग तपशील: 1 * 40 जीपी कंटेनर
वितरण वेळ: 30 दिवस
देय अटीः एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न युनियन

तपशीलवार उत्पादन वर्णन


अर्जःसर्व धातू साहित्यजाडी कापणे:1 मिमी एसएस पर्यंत
लेझर प्रकार:मूळ फायबर लेझर आयात केलाजास्तीत जास्त कटिंग जाडी:20 मिमी / सीएस; 10 मिमी / एसएस
Min.line रुंदी:0.1 मिमीनियंत्रण सॉफ्टवेअरःसायपॅकट
समर्थित ग्राफिक स्वरूप:एआय, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटीब्रांड नाव:
पुनरावृत्ती अचूकता:+/- 0.03 मिमीकार्यशील तापमान:0 ° से -45 डिग्री सेल्सियस
शीतकरण मोड:वॉटर कूलींगलेसर स्त्रोत:आयपीजी / नालाईट / रायकस / कमाल
विद्युतदाब:AC380V ± 10% 50HZ (60HZ)कटिंग क्षेत्र:3000x1500 मिमी

अर्ज


0.2 ते 14 मिमी जाडीसह मानक स्टेनलेस स्टीलच्या पट्टीसाठी लागू

उत्पादन


गोल वर्तुळ 100-800 मिमी कट करा

प्रकल्प कॉन्फिगरेशन


कोडआयटम
1भंगार विल्हेवाट यंत्रणा
2यांत्रिक हात
3लेझर कटिंग मशीन
4केंद्रीय विद्युत नियंत्रण कॅबिनेट
5शीतकरण प्रणाली
6फीडिंग मशीन

लेझर मशीन चष्मा


लेझर स्त्रोत माध्यमफायबर
कटिंग श्रेणी (एल * डब्ल्यू)10000 मिमी × 15000 मिमी
झेड एक्सेल स्ट्रोक250 मिमी
कमाल स्थिती गती120 मी / मिनिट
एक्स, वाय एक्सल मॅक्स. वेग वाढवा1.0 जी
शीतकरण फॉर्मपाणी थंड
लेसर तरंगलांबी1070nm


लेसर स्त्रोताची आउटपुट उर्जा



500 डब्ल्यू / 1000 डब्ल्यू / 1500 डब्ल्यू / 2000 डब्ल्यू

2500W / 3000W / 4000W

(पर्यायी)

मि. कटिंग अंतर. 0.1 मिमी
एक्स, वाय आणि झेड ofक्सल्सची स्थिती निश्चित करणे. 0.03 मिमी
एक्स, वाय आणि झेड ofक्सल्सची पुनरावृत्ती स्थितीची अचूकता. 0.01 मिमी
कटिंग सामग्रीची जाडी (सामग्रीनुसार)0.2 - 25 मिमी
ड्रायव्हर मॉडेलसर्वो मोटर मोटर आयात केली
वीज आवश्यक380 व्ही, 50/60 हर्ट्ज
कार्यरत तापमान0-45 ℃
सतत कार्यरत वेळ24 तास
मशीनचे वजनसुमारे 12000 किलो
वीजपुरवठा एकूण संरक्षण पातळीIP54

लेझर कटिंग मशीन पॅरामीटर


लेथ बेड संपूर्ण वेल्डिंग संरचनेचा बनलेला आहे, तणावमुक्तीनंतर अ‍ॅनीलिंग नंतर रफ मशीनिंग होते आणि मेटल फिनिशिंगचा दुय्यम कंप एजिंग ट्रीटमेंट, वेल्डिंगमुळे ताणतणावाचे निराकरण करणे चांगले, अशा प्रकारे मशीन टूलची स्थिरता मोठ्या प्रमाणात सुधारते. वाय. झेड अक्ष जपानी सर्व्हो मोटरचा अवलंब करते, उच्च परिशुद्धता ग्राइंडिंग गिअर रिड्यूसर आणि कडकपणा रॅकसह सुसज्ज, कार्यक्षम संप्रेषण यंत्रणेसारख्या उच्च अचूक रेषेचा मार्गदर्शक प्रभावीपणे संप्रेषणाच्या अचूकतेची हमी देते; मशीन स्वयंचलित वंगण उपकरणाने सुसज्ज आहे, पठाणला क्षेत्र धूळ संपत आहे यंत्र, पठाणला जागेच्या तळाशी असलेली कचरा कार, मेकॅनिकल कटिंग मोशन, चाप खराब फिलिंग ऑपरेशन राखणे, एका वेळी प्रवास केल्यावर मूळकडे परत जाणे आवश्यक नाही, यामुळे बर्‍याच वेळेची बचत होते, वेगवान बोगदा खूप सुधारला. गणना करून, या सुधारणांसह 15% पेक्षा जास्त कटिंगची कार्यक्षमता सुधारू शकते.

सर्वो मोटरद्वारे चालवलेल्या साखळीद्वारे कटिंग बेडच्या हालचाली नियंत्रणास हलविणे, बेड पृष्ठभाग तांबे आणि अॅल्युमिनियम सिलेंडर कॅपपासून बनलेला आहे, कॉपर कॅप स्क्रॅच प्लेट प्रभावीपणे कमी करू शकते, बदलण्याची किंमत कमी करू शकते.

डिव्हाइस पॅरामीटर्स गोळा करणे, उकळणे, सरळ करणे, फीड करणे


कोडकामगिरी मापदंडटीका
1

गुंडाळीचे जास्तीत जास्त भार



10 टी (कमाल)
2कॉईलची रुंदी200 मिमी ~ 1300 मिमी
3गुंडाळीची जाडी0.3 मिमी ~ 1.5 मिमी
4साहित्य रोल आतील व्यास



Ø460-530 मिमी
5साहित्य रोल बाह्य व्यासØ1300 मिमी (कमाल)
6उत्पादन लाइन गती20 मी / मिनिट
7लोडिंग मोडलोडिंग कार
8तणाव पद्धत



हायड्रॉलिक डिसटेंशन



9ब्रेकिंग पद्धत



वायवीय डिस्क ब्रेक



10आहार नियंत्रण



विद्युत प्रेरण



11कोळसावारंवारता नियंत्रण



12वाहक; कॉफ्रेट असलेली सामग्री



स्वयंचलित
13प्रेसिंग डिव्हाइस



स्वयंचलित
14फ्लॅट रोलर 11 खाली 12 पर्यंत
15चिमूटभर रोल1set
16खाद्यचिमूटभर रोलर
17फीडर ड्रायव्हरसर्वो मोटर

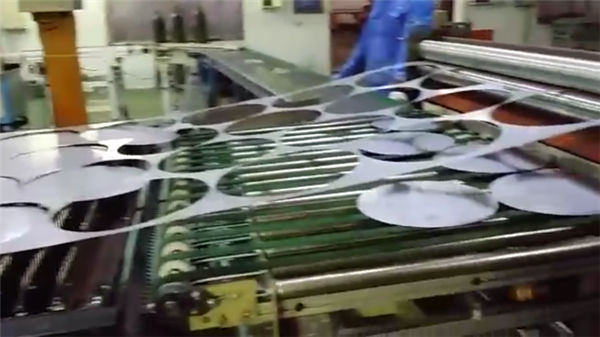

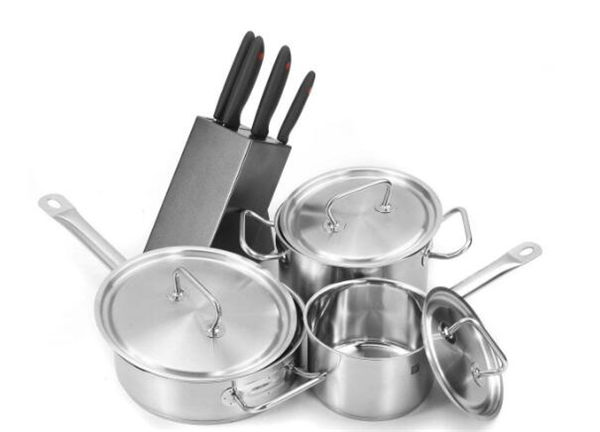

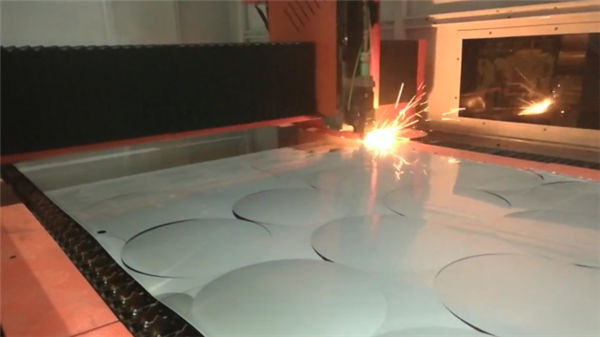

कटिंग नमुने: (संलग्न फोटो संदर्भासाठी आहेत, कृपया तपशीलासाठी आमच्याशी संपर्क साधा)

नमुने कटिंग नमुने कटिंग नमुने कटिंग

पूर्व विक्री सेवा


1. विनामूल्य नमुना कटिंग,
विनामूल्य नमुना पठाणला / चाचणी करण्यासाठी, कृपया आम्हाला तुमची सीएडी फाईल पाठवा, आम्ही तुम्हाला पठाणला दाखवण्यासाठी व्हिडिओ बनवू आणि नमुना पाठवण्याकरिता पठाणला जातील.
2. सानुकूलित मशीन डिझाइन
ग्राहकांच्या अनुप्रयोगानुसार आम्ही ग्राहकांच्या सोयीसाठी आणि उच्च उत्पादन कार्यक्षमतेसाठी त्यानुसार आमच्या मशीनमध्ये सुधारणा करू शकतो.

विक्री नंतर सेवा


उत्तर: मशीनला इंग्रजीमध्ये प्रतिष्ठापन, ऑपरेशन, देखभाल आणि समस्यानिवारणासाठी मॅन्युअलचे प्रशिक्षण व व्हिडिओ प्रदान केले जाईल आणि ई-मेल, फॅक्स, टेलिफोन, स्काइप… द्वारे तांत्रिक मार्गदर्शन केले जाईल.
बी. आम्ही ग्राहकांच्या साइटवर स्थापना आणि प्रशिक्षण देण्यासाठी तंत्रज्ञ ऑफर करतो, ग्राहक व्हिसा, तिकिट, स्थानिक राहणीमान खर्च कव्हर करेल.
सी. ग्राहक आमच्या कारखान्यात प्रशिक्षणासाठी येऊ शकतात. आम्ही स्थापना, ऑपरेशन, मशीन समस्या-शूटिंग आणि देखभाल यांचे प्रशिक्षण देऊ.
आमच्या कार्यशाळेतील प्रशिक्षणादरम्यान आम्ही 7 दिवसांसाठी विनामूल्य प्रशिक्षण आणि राहण्याची किंमत देऊ करतो, 2 लोकांना मर्यादा घाला.

हमी


अ) .1 संपूर्ण मशीनसाठी (मानवनिर्मित नुकसानीची वाटाघाटी केली जाते.).
बी) .लझर स्त्रोत 2 वर्षांची हमी
सी) .आजीवन देखभाल आणि सुटे भागांचा पुरवठा
डी). ऑपरेशन स्टाफसाठी विनामूल्य प्रशिक्षण. (अभियंता परदेशात जाऊ शकतो वाटाघाटी केली जाते.)

सामान्य प्रश्न


Q1: मी माझ्यासाठी सर्वोत्कृष्ट मशीन कसे मिळवू शकतो?
आपण आम्हाला आपले कार्य साहित्य, चित्राद्वारे किंवा वेदिओद्वारे तपशीलवार कार्य सांगू शकता जेणेकरून आमची मशीन आपली गरज भागवू शकेल की नाही हे आम्ही ठरवू शकतो. मग आम्ही आमच्या अनुभवावर अवलंबून आम्ही आपल्याला उत्कृष्ट मॉडेल देऊ शकतो.

Q2: मी प्रथमच या प्रकारची मशीन वापरतो, ऑपरेट करणे सोपे आहे?
आम्ही तुम्हाला मॅन्युअल आणि मार्गदर्शक वेदिओ इंग्रजीमध्ये पाठवू, हे मशीन कसे ऑपरेट करावे हे शिकवते. आपण अद्याप ते कसे वापरावे हे शिकू शकत नसल्यास, आम्ही "टीमव्यूइव्हर" ऑनलाइन मदत सॉफ्टवेअरद्वारे आपली मदत करू शकतो. किंवा आम्ही फोन, ईमेलद्वारे किंवा इतर संपर्क मार्गांनी बोलू शकतो.

Q3: माझ्या ठिकाणी मशीनला समस्या असल्यास मी कसे करावे?
"सामान्य वापरा" अंतर्गत मशीनांना काही अडचण असल्यास आम्ही वॉरंटी कालावधीत आपल्याला विनामूल्य भाग पाठवू शकतो.

Q4: आपण मशीनसाठी शिपमेंटची व्यवस्था करता का?
होय, प्रिय सन्माननीय ग्राहक, एफओबी किंवा सीआयएफ किंमतीसाठी, आम्ही तुमच्यासाठी शिपमेंटची व्यवस्था करू. एक्सडब्ल्यू किंमतीसाठी, क्लायंट्सना स्वत: किंवा त्यांच्या एजंटांकडून शिपमेंटची व्यवस्था करणे आवश्यक आहे.
