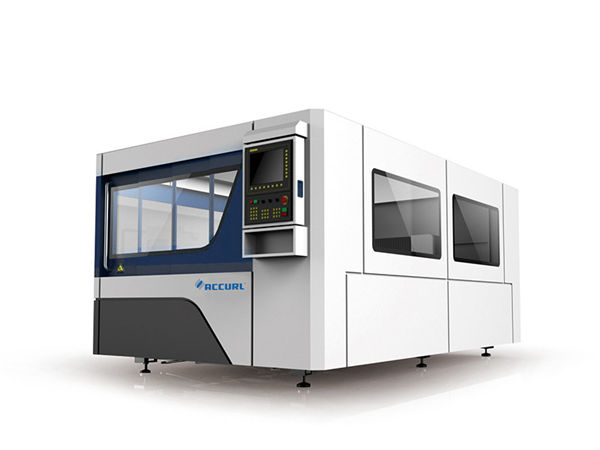

जाड कापून फायबर लेसर मेटल कटिंग मशीन

जाड कापून फायबर लेसर मेटल कटिंग मशीन

उत्पादन तपशील


प्रमाणपत्र: सी.ई.
देयक आणि शिपिंग अटी:
किमान ऑर्डरची मात्रा: 1 सेट
किंमत: वाटाघाटी करण्यायोग्य
पॅकेजिंग तपशील: 1 * 40 जीपी कंटेनर
वितरण वेळ: 30 दिवस
देय अटीः एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न युनियन

तपशीलवार उत्पादन वर्णन


अर्ज ::सर्व धातू साहित्यजाडी कापणे:एसएस 12 मिमी पर्यंत, एमएस 22 सेमी पर्यंत
लेझर प्रकार ::मूळ फायबर लेझर आयात केलानाव:फायबर लेझर कटिंग मशीन
Min.line रुंदी:0.1 मिमीसमर्थित ग्राफिक स्वरूप ::एआय, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटी
कमाल प्रवेग:1Gपुनरावृत्ती अचूकता ::+/- 0.03 मिमी
कार्यशील तापमान::0 ° से -45 डिग्री सेल्सियसशीतकरण मोड:वॉटर कूलींग
वजन (किलो):8600विद्युतदाब::AC380V ± 10% 50HZ (60HZ)
कटिंग क्षेत्र:3000x1500 मिमीउत्पादन:Fiber Laser Metal Cutting Machines Cutting Thickness SS Upto 12mm , 3000x1500mm

Advantage of Fiber Laser Metal Cutting Machine


1. उत्कृष्ट पथ गुणवत्ता: लहान लेसर डॉट आणि उच्च कार्यक्षमता, उच्च गुणवत्ता.
2. उच्च पठाणला वेग: समान पॉवर सीओ 2 लेसर कटिंग मशीनपेक्षा कटिंग गती 2-3 पट आहे.
3. Stable running: adopt top world import fiber lasers, stable pe
rformance, key parts can reach 100,000 hours;
4. फोटोइलेक्ट्रिक रूपांतरणासाठी उच्च कार्यक्षमता: सीओ 2 लेसर कटिंग मशीनशी तुलना करा, फायबर लेसर कटिंग मशीनमध्ये तीन वेळा फोटोइलेक्ट्रिक रूपांतरण कार्यक्षमता आहे.
Low. कमी खर्चः ऊर्जा वाचवा आणि पर्यावरणाचे रक्षण करा. फोटोइलेक्ट्रिक रूपांतरण दर 25-30% पर्यंत आहे. कमी विद्युत उर्जा, हे केवळ 20% -30% पारंपारिक सीओ 2 लेसर कटिंग मशीनचे आहे.
6. कमी देखभाल: फायबर लाइन ट्रांसमिशनची आवश्यकता लेन्स प्रतिबिंबित करू शकत नाही, देखभाल खर्च वाचवाल;
7 सुलभ ऑपरेशन्स: फायबर लाइन ट्रान्समिशन, ऑप्टिकल पथांचे समायोजन नाही.

फायबर लेसर कटिंग मशीनची मुख्य वैशिष्ट्ये


१) वर्ल्ड फेमस जर्मनी डेझर फायबर लेझर सोर्स आणि यूएसए लेसर मेक हेडिंग कटिंग हेड आणि
डायनॅमिक फोकस सिस्टम, उच्च अचूकतेसह भिन्न प्रकारचे धातूचे साहित्य कापून पंच करू शकते
आणि उच्च गती.
२) लेसर फायबरद्वारे संक्रमित होत असल्याने, देखभाल करण्याची आवश्यकता नाही किंवा लेसर ऑप्टिकल पथ समायोजित करा.
हे मशीन फॉल्ट रेट मोठ्या प्रमाणात कमी करते आणि कार्यरत आयुष्यात वाढवते.
3) मोठ्या स्वरूपात पठाणला क्षेत्र विविध प्रकारच्या धातू प्रक्रियेच्या मागण्या पूर्ण करतो.

तपशील


लेझर स्त्रोत माध्यमफायबर
कटिंग श्रेणी (एल * डब्ल्यू)3000 मिमी × 15000 मिमी
झेड एक्सेल स्ट्रोक250 मिमी
कमाल स्थिती गती120 मी / मिनिट
एक्स, वाय एक्सल मॅक्स. वेग वाढवा1.0 जी
शीतकरण फॉर्मपाणी थंड
लेसर तरंगलांबी1070nm


लेसर स्त्रोताची आउटपुट उर्जा



500 डब्ल्यू / 1000 डब्ल्यू / 1500 डब्ल्यू / 2000 डब्ल्यू

2500W / 3000W / 4000W

(पर्यायी)

मि. कटिंग अंतर. 0.1 मिमी
एक्स, वाय आणि झेड ofक्सल्सची स्थिती निश्चित करणे. 0.03 मिमी
एक्स, वाय आणि झेड ofक्सल्सची पुनरावृत्ती स्थितीची अचूकता. 0.01 मिमी
कटिंग सामग्रीची जाडी (सामग्रीनुसार)0.2 - 25 मिमी
ड्रायव्हर मॉडेलसर्वो मोटर मोटर आयात केली
वीज आवश्यक380 व्ही, 50/60 हर्ट्ज
कार्यरत तापमान0-45 ℃
सतत कार्यरत वेळ24 तास
मशीनचे वजनसुमारे 8600 किलो
वीजपुरवठा एकूण संरक्षण पातळीIP54

जाडी संदर्भ टेबल कापून


लेझर पॉवरजास्तीत जास्त कटिंग जाडी
कार्बन स्टील (मिमी)स्टेनलेस स्टील (मिमी)अल्युमिनियम (मिमी)पितळ

(मिमी)

700 डब्ल्यू8311
1000 डब्ल्यू12422.5
1500W14543
2000 डब्ल्यू16654
3000W221068
केवळ संदर्भासाठी वरील मापदंड



अनुप्रयोग साहित्य


Fiber Laser Cutting Equipment is suitable for metal cutting like Stainless Steel Sheet, Mild Steel Plate, Carbon Steel Sheet, Alloy Steel Plate, Spring steel Sheet, Iron Plate, Galvanized Iron, Galvanized Sheet, Aluminum Plate, Copper Sheet, Brass Sheet, Bronze Plate, Gold Plate, Silver Plate, Titanium Plate, Metal Sheet, Metal Plate, Tubes and Pipes, etc.

अनुप्रयोग उद्योग


Fiber Laser Cutting Machines are widely used in manufacture Billboard, Advertising, Signs, Signage, Metal Letters, LED Letters, Kitchen Ware, Advertising Letters, Sheet Metal Processing, Metals Components and Parts, Ironware, Chassis, Racks & Cabinets Processing, Metal crafts, metal art ware, elevator panel cutting, hardware, auto parts, Glasses Frame, Electronic Parts, Nameplates, etc.

तपशीलवार प्रतिमा




नाव:यंत्र शरीर आणि अ‍ॅक्सेसरीज .600 ℃ उष्णता उपचार, 24 तास ओव्हनमध्ये थंड करणे, अचूक सीओ 2 संरक्षण वेल्डिंग, विकृतीशिवाय 20 वर्षांचा वापर सुनिश्चित करणे.
बी. सिंक्रोनस एक्स / वाय / झेड अक्ष: झेड-अक्ष 150 मि.मी. चालवू शकते, जे धातुच्या पत्र्यांच्या अनेक जाती कापण्यासाठी उपयुक्त आहे.
सी. उच्च गुणवत्ता त्याच्या टिकाऊपणा आणि सुलभ देखभालची हमी देते.
नाव:एसी सर्वो मोटर आणि ड्रायव्हर्स अत्याधुनिक ग्रह रेड्यूसरसह आयातित सर्वो मोटर (दोन सर्वो मोटरद्वारे चालित वाय-अक्ष) स्थिर, नेमके आणि विश्वासार्ह ड्राइव्हची हमी देते.
नाव:प्रिसिजन रेषीय मार्गदर्शक उन्नत पठाणला प्रणाली, लेसर पॉवर आणि सर्वो सर्व्हिस एकमेकांना उत्तम प्रकारे सूट करतात, उच्च प्रक्रिया गती आणि अचूकता सुनिश्चित करण्यासाठी आयातित उच्च अचूकता गीअर आणि रॅक ड्राइव्ह सिस्टम, एक्सचेंज करण्यायोग्य डबल वर्क टेबल ..
नाव:डोके कापून

कॉन्टॅक्टलेस कटिंग हेडमध्ये ऑटो उंची ट्रॅकिंग आणि अँटी-टक्करचे कार्य आहे, जे समान आउटपुट पॉवर अंतर्गत कटिंग गती, गुळगुळीत आणि कटिंग अचूकतेत मोठ्या प्रमाणात सुधार करते. एका शब्दात, पठाणला कार्यक्षमता वाढवता येते.

नाव:लेझर सोर्सफास्ट वेग, उच्च अचूकता कटिंग लाइन आणि गुळगुळीत धारदार धार

नमुने कटिंग


प्रशिक्षण


विक्रीनंतरची सेवा, प्रशिक्षणापासून मशीन स्थापनेपर्यंत (3 मार्ग):

१. आपण भेटता तेव्हा इंग्रजीमध्ये व्हिडिओ आणि वापरकर्त्याचे मॅन्युअल प्रशिक्षण, स्थापना, ऑपरेशन, देखभाल आणि समस्या-शूटिंगसाठी ऑफर केले जाणे आणि तांत्रिक मार्गदर्शक ई-मेल, फॅक्स, टेलिफोन / व्हॉट्सअ‍ॅप / स्काइप // इत्यादीद्वारे ऑफर केले जाणे, जेव्हा आपण भेटता तेव्हा स्थापना, वापर किंवा समायोजित करण्याच्या काही समस्या.
२.आपली कंपनी तंत्रज्ञानी आमच्या कारखान्यात उपकरणे आणि ऑपरेटिंग अत्यावश्यक गोष्टींबद्दल मूलभूत ज्ञान, 3-5 दिवसांचा पुरेसा प्रशिक्षण वेळ जाणून घेण्यासाठी येण्याची व्यवस्था करू शकते, प्रशिक्षण सामग्री खालीलप्रमाणे आहेः
अ) सामान्य रेखाचित्र सॉफ्टवेअर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रिया आणि बंद मशीन;
क) नियंत्रण पॅनेल आणि सॉफ्टवेअर पॅरामीटर्स, पॅरामीटर्स श्रेणीची सेटिंग यांचे महत्त्व
डी) मशीनची मूलभूत साफसफाई आणि देखभाल;
e) सामान्य हार्डवेअर समस्या निवारण;
फ) ऑपरेशनची खबरदारी.
3.घर-दर -वार सूचना प्रशिक्षण सेवा. व्हिसा, प्रवास खर्च आणि निवास ग्राहकांच्या किंमतीवर असतील. आमच्या दोन्ही अभियंत्यांसाठी प्रशिक्षण कालावधीत अनुवादकांची व्यवस्था करणे चांगले आहे. प्रशिक्षण वेळ: 3-5days.

हमी


अ) .1 संपूर्ण मशीनसाठी (मानवनिर्मित नुकसानीची वाटाघाटी केली जाते.).
बी) .लझर स्त्रोत 2 वर्षांची हमी
सी) .आजीवन देखभाल आणि सुटे भागांचा पुरवठा
डी). ऑपरेशन स्टाफसाठी विनामूल्य प्रशिक्षण. (अभियंता परदेशात जाऊ शकतो वाटाघाटी केली जाते.)

पॅकेजिंग आणि शिपिंग


1. आमचे लाकडी केस धूळ उपचारानंतर आहे. लाकूड तपासणीची गरज नाही, शिपिंगची वेळ वाचते.
2. मशीनचे सर्व अतिरिक्त भाग काही मऊ मटेरियलने झाकलेले होते, प्रामुख्याने मोती लोकर वापरुन.
वितरण प्रक्रियेमध्ये उद्भवू शकणारी सर्व हानी टाळणे. नंतर आम्ही प्लास्टिक लपेटून टाका, झाकलेल्या मऊ मटेरियलची अचूक खात्री करुन घ्या, तसेच वॉटरप्रूफ आणि रस्ट प्रूफ देखील टाळा.
3. सर्वात जवळील निश्चित फॉर्मवर्कसह लाकडी केस आहे.
4. लाकडी केसांच्या तळाशी दृढ लोखंडी जॅक आहे, हाताळणी आणि वाहतुकीसाठी सोयीस्कर आहे.
