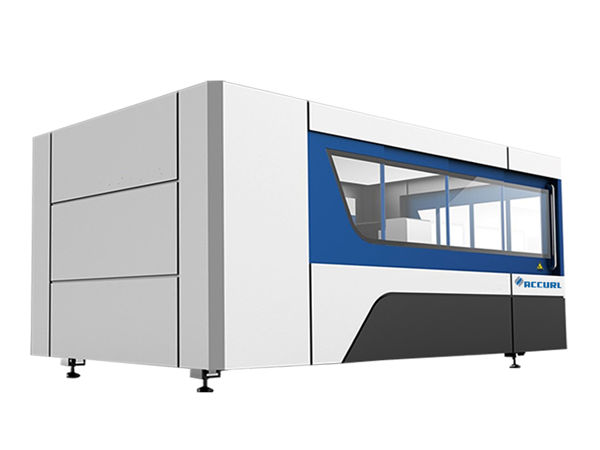

सिपकट फायबर 3 डी लेसर कटिंग मशीन 1070 एनएम लेसर वेव्हलेन्थ

सिपकट फायबर 3 डी लेसर कटिंग मशीन 1070 एनएम लेसर वेव्हलेन्थ

उत्पादन तपशील

प्रमाणपत्र: सी.ई.
देयक आणि शिपिंग अटी:
किमान ऑर्डरची मात्रा: 1 सेट
किंमत: वाटाघाटी करण्यायोग्य
पॅकेजिंग तपशील: 1 * 20 जीपी कंटेनर
वितरण वेळ: मेटल शीट आणि पाईप लेसर कटिंग मशीनसाठी 30 दिवस
देय अटीः एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न युनियन, एल / सी
पुरवठा करण्याची क्षमताः दरमहा 50 सेट्स

तपशीलवार उत्पादन वर्णन

अर्ज ::सर्व धातू साहित्यजाडी कापणे:एसएस 10 मिमी पर्यंत, एमएस 22 सेमी पर्यंत
लेझर प्रकार ::फायबरसीएनसी किंवा नाही ::होय
शीतकरण मोड ::वॉटर कूलींगनियंत्रण सॉफ्टवेअर ::सायपॅकट
समर्थित ग्राफिक स्वरूप ::एआय, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटीमूळ ठिकाण::चीन
नमूना क्रमांक::TY-3015DGविक्री नंतर सेवा प्रदान ::परदेशात सर्व्हिससाठी उपलब्ध अभियंते
पुनरावृत्ती अचूकता ::+ -0.03 मिमीकार्यशील तापमान::0 ° से -45 डिग्री सेल्सियस
कार्यरत आर्द्रता ::5%-95%प्रक्रिया श्रेणी:20-130 मिमीएक्स 3000 मिमी
विद्युतदाब::AC380V ± 10% 50HZ (60HZ)कटिंग क्षेत्र:3000 * 1500 मिमी मानक, मोठा सानुकूलित केला जाऊ शकतो

मशीन बॉडी

1. 8 मिमी स्टीलची रचना, 600 ℃ उष्णता उपचार, अचूक वेल्डिंगसह आमचे मशीन बॉडी विरूपण न करता 20 वर्षांचा वापर सुनिश्चित करण्यासाठी.
2. मॅग्नेशियम मिश्र धातु निर्णायक सह गॅन्ट्री, विकृतीशिवाय मजबूत स्थिरता, वेगवान हालचाल.
Machine. मशीन बॉडीच्या दोन्ही बाजूंनी उच्च कार्यक्षमता झोनिंग स्मोकिंग सिस्टम, मजबूत सेगमेंट धूळ आणि धूम्रपान संग्रह यामुळे कामगारांचे नुकसान कमी होईल.
4. आयातित सुस्पष्टता फ्लेंज रिड्यूसर आणि सर्वो मोटर, वेगवान रनिंग गती.
Machine. मशीन बेडवर bla० ब्लेड आणि sl स्लाइड बार, मशीनची चेतावणी कमी करण्यासाठी बंद ब्लेड्स, सिलेंडर्ससह कार्य करणारे स्लाइड बार, शीट अपलोड आणि डाउनलोड करण्यासाठी सहजपणे.
6. लवचिक लोडिंग बॉक्स उघडले जाऊ शकते समोर आणि दोन्ही बाजू जे मशीन कार्यरत स्थितीसाठी विश्वासार्ह आहेत.

सिपकट फायबर 3 डी लेसर कटिंग मशीन 1070 एनएम लेसर वेव्हलेन्थ

फायबर लेसर मशीनचा फायदा

1) उत्कृष्ट बीम गुणवत्ता: लहान फोकस व्यास आणि उच्च कार्यक्षमता, उच्च गुणवत्ता.
२) उच्च पठाणला वेग: कटिंगचा वेग 60 मीटर / मिनिटापेक्षा जास्त आहे
3) स्थिर चालू: शीर्ष जागतिक आयात फायबर लेसर, स्थिर कामगिरी, मुख्य भाग कॅन
100,000 तास गाठा;
4) फोटोइलेक्ट्रिक रूपांतरणासाठी उच्च कार्यक्षमता: सीओ 2 लेसर कटिंग मशीनशी तुलना करा,
फायबर लेसर कटिंग मशीनमध्ये तीन वेळा फोटोइलेक्ट्रिक रूपांतरण कार्यक्षमता असते
)) कमी खर्च व कमी देखभाल: ऊर्जा वाचवा आणि पर्यावरणाचे रक्षण करा. फोटोइलेक्ट्रिक रूपांतरण दर
25-30% पर्यंत आहे. कमी विद्युत उर्जेचा वापर, हे पारंपारिक सीओ 2 लेसरच्या सुमारे 20% -30% आहे
पठाणला मशीन. फायबर लाईन ट्रान्समिशनची आवश्यकता लेन्स प्रतिबिंबित करते, देखभाल खर्च वाचवते;
6) सुलभ ऑपरेशन्स: फायबर लाइन ट्रान्समिशन, ऑप्टिकल पथचे समायोजन नाही;
7) सुपर लवचिक ऑप्टिकल प्रभाव: कॉम्पॅक्ट डिझाइन, लवचिक उत्पादन आवश्यकता.

तपशील

लेझर स्त्रोत माध्यमफायबर
कटिंग श्रेणी (एल * डब्ल्यू)3000 मिमी × 1500 मिमी
झेड एक्सेल स्ट्रोक250 मिमी
कमाल स्थिती गती120 मी / मिनिट
एक्स, वाय एक्सल मॅक्स. वेग वाढवा1.0 जी
शीतकरण फॉर्मपाणी थंड
लेसर तरंगलांबी1070nm


लेसर स्त्रोताची आउटपुट उर्जा



500 डब्ल्यू / 1000 डब्ल्यू / 1500 डब्ल्यू / 2000 डब्ल्यू

2500W / 3000W / 4000W

(पर्यायी)

मि. कटिंग अंतर. 0.1 मिमी
एक्स, वाय आणि झेड ofक्सल्सची स्थिती निश्चित करणे. 0.03 मिमी
एक्स, वाय आणि झेड ofक्सल्सची पुनरावृत्ती स्थितीची अचूकता. 0.01 मिमी
कटिंग सामग्रीची जाडी (सामग्रीनुसार)0.2 - 25 मिमी
ड्रायव्हर मॉडेलसर्वो मोटर मोटर आयात केली
वीज आवश्यक380 व्ही, 50/60 हर्ट्ज
कार्यरत तापमान0-45 ℃
सतत कार्यरत वेळ24 तास
मशीनचे वजनसुमारे 12000 किलो
वीजपुरवठा एकूण संरक्षण पातळीIP54

तपशीलवार प्रतिमा

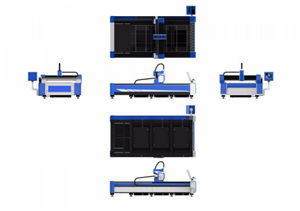

नाव: मशीन बॉडी आणि orक्सेसरी

a.600 ℃ उष्णता उपचार, 24 तास ओव्हनमध्ये थंड करणे, अचूक सीओ 2 संरक्षण वेल्डिंग, विरूपण केल्याशिवाय 20 वर्षांचा वापर सुनिश्चित करणे.
बी. सिंक्रोनस एक्स / वाय / झेड अक्ष: झेड-अक्ष 150 मि.मी. चालवू शकते, जे धातुच्या पत्र्यांच्या अनेक जाती कापण्यासाठी उपयुक्त आहे.
सी. उच्च गुणवत्ता त्याच्या टिकाऊपणा आणि सुलभ देखभालची हमी देते.

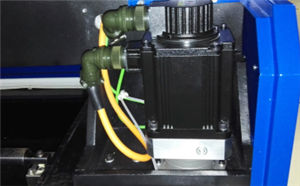

नाव:एसी सर्वो मोटर आणि चालक

अत्याधुनिक प्लॅनेटरी रीड्यूसरसह आयातित सर्वो मोटर (दोन सर्वो मोटरद्वारे चालित वाय-अक्ष) स्थिर, नेमके आणि विश्वासार्ह ड्राइव्हची हमी देते.

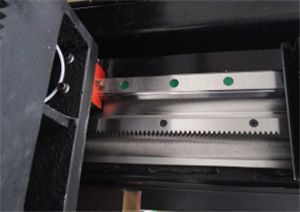

नाव:प्रेसिजन रेषीय मार्गदर्शक

उच्च प्रक्रियेची गती आणि अचूकता सुनिश्चित करण्यासाठी प्रगत कटिंग सिस्टम, लेसर पॉवर आणि सर्वो आंदोलन, एकमेकांना उत्तम प्रकारे सूट करते, आयातित उच्च अचूकता गीअर आणि रॅक ड्राइव्ह सिस्टम, एक्सचेंज करण्यायोग्य डबल वर्क टेबल ..

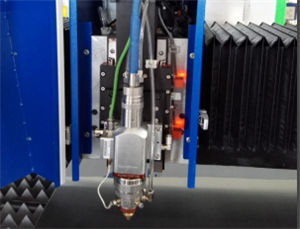

नाव:डोके कापून

कॉन्टॅक्टलेस कटिंग हेडमध्ये ऑटो उंची ट्रॅकिंग आणि अँटी-टक्करचे कार्य आहे, जे समान आउटपुट पॉवर अंतर्गत कटिंग गती, गुळगुळीत आणि कटिंग अचूकतेत मोठ्या प्रमाणात सुधार करते. एका शब्दात, पठाणला कार्यक्षमता वाढवता येते.

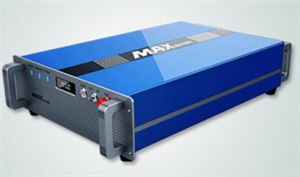

नाव:लेझर स्त्रोत

वेगवान वेग, उच्च सुस्पष्टता धारदार रेखा आणि गुळगुळीत धारदार धार









































































नमुने कटिंग

प्रशिक्षण

करारावर स्वाक्षरी केल्यानंतर, आपली कंपनी तंत्रज्ञ आमच्या उपकरणात उपकरणे आणि ऑपरेटिंग अत्यावश्यक गोष्टींबद्दल मूलभूत ज्ञान, सुमारे १ days-१ days दिवसांचा पुरेसा प्रशिक्षण वेळ जाणून घेण्यासाठी येण्याची व्यवस्था करू शकते, प्रशिक्षण सामग्री खालीलप्रमाणे आहेः
अ) सामान्य रेखाचित्र सॉफ्टवेअर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रिया आणि बंद मशीन;
क) नियंत्रण पॅनेल आणि सॉफ्टवेअर पॅरामीटर्स, पॅरामीटर्स श्रेणीची सेटिंग;
डी) मशीनची मूलभूत साफसफाई आणि देखभाल;
e) सामान्य हार्डवेअर समस्या निवारण;
एफ) ऑपरेशनची खबरदारी,

हमी

अ) .1 पाईप फायबर लेसर कटिंग मशीनसाठी संपूर्ण मशीनसाठी येर. (मानवनिर्मित नुकसानीची वाटाघाटी केली जाते.).
बी) .लझर स्त्रोत 2 वर्षांची हमी
सी) .आजीवन देखभाल आणि सुटे भागांचा पुरवठा
डी). ऑपरेशन स्टाफसाठी विनामूल्य प्रशिक्षण. (अभियंता परदेशात जाऊ शकतो वाटाघाटी केली जाते.)
