fully enclosed industrial laser cutting machine exchange table high precision

पूर्णपणे बंद औद्योगिक लेसर पठाणला मशीन एक्सचेंज टेबल उच्च अचूकता

उत्पादन तपशील

प्रमाणपत्र: आयएसओ 00००१: २००.

देयक आणि शिपिंग अटी:

किमान ऑर्डरची मात्रा: 1

किंमत: बोलणी

पॅकेजिंग तपशील: लाकडी केस

वितरण वेळ: 7-15 दिवस

पुरवठा करण्याची क्षमताः 1 युनिट्स / महिना

तपशीलवार उत्पादन वर्णन

उत्पादनाचे नांव:	3015 Fully Enclosed Exchange Table Fiber Laser Cutting Machine From 1kW To 4kW	लेझर पॉवर:	1kW To 4kW
लेझर वेवेलेन्थः	1080nm	कार्य क्षेत्र:	3000 * 1500 मिमी
डोके कापून:	रेकूल	चिलर:	एस अँड ए
सीएनसी कटिंग सिस्टम:	आहेडकट

उत्पादन वर्णन

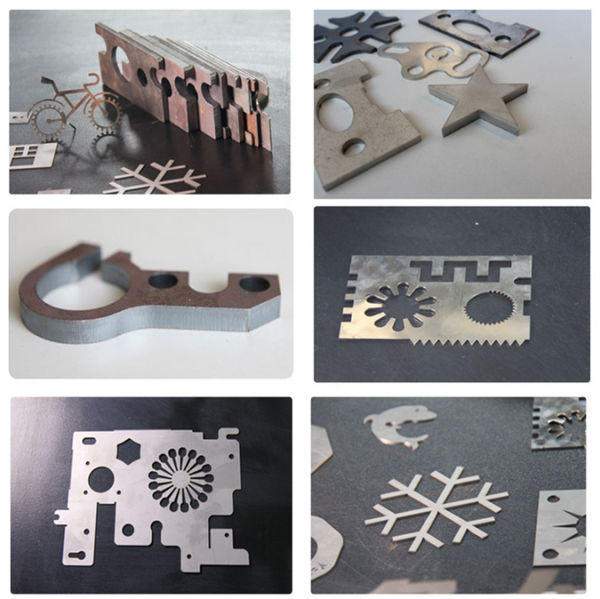

फायबर लेसर कटिंग मशीन जाहिरात ट्रेडमार्क, जाहिरातीचे पात्र, उच्च / लो व्होल्टेज इलेक्ट्रिकल कॅबिनेट, मॅकेनिझम पार्ट्स, किचनवेअर, कार, मेकॅनिकल, मेटल क्राफ्टवर्क, सॉ ब्लेड इत्यादी विविध क्षेत्रात लोकप्रिय आहे. हे स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील, स्प्रिंग स्टील, अॅल्युमिनियम, अ‍ॅल्युमिनियम धातू, गॅल्वनाइज्ड शीट, लोणची प्लेट, तांबे, चांदी, सोने, टायटॅनियम आणि इतर धातूची शीट, पाईप्स आणि नळ्या इ. सारख्या विविध धातूंमध्ये सक्षम आहे.

1. Our machine adopts moving gantry structure , imported high-precision screw and linear guide ,smooth transmission, high precision .

2. संपूर्ण वेल्डेड स्ट्रक्चर म्हणून फिरत्या तुळईने, अनीलिंग नंतर रफिंग, आणि नंतर कंप एजिंग ट्रीटमेंट, आमची मशीन बेड वेल्डिंग आणि मशीनिंगचा ताण पूर्णपणे काढून टाकू शकते, चांगली कडकपणा, उच्च अचूकता बराच काळ टिकवून ठेवू शकत नाही विकृत करणे.

3. एक्स, वाय, झेड अक्ष जपान सर्वो मोटर, उच्च-शुद्धता, उच्च-गती, उच्च-टॉर्क, उच्च जडत्व, स्थिर कामगिरी आणि मशीनची उच्च गती आणि प्रवेग सुनिश्चित करण्यासाठी टिकाऊ आयात केले जातात.

4. बरेच लेसर कटिंग कंट्रोल विशेष फंक्शन मॉड्यूल्स, शक्तिशाली, मानवी मशीन इंटरफेस, विंडोज ऑपरेटिंग सिस्टमच्या आधारावर ऑपरेट करणे सोपे, फायबर लेसर कटिंग मशीन सीएनसी सिस्टम इंटिग्रेटेड वापरणे.

5. वैयक्तिकृत नेस्टिंग सॉफ्टवेअरचे स्वतंत्र संशोधन आणि विकास, "पूर्ण-वेळ कटिंग, कार्यक्षम कटिंग आणि उच्च घरटे दर कमी करणे" प्राप्त करण्यासाठी सीएनसी कटिंग मशीन प्रभावी तंत्र बचतीची कटिंग कार्यक्षमता सुधारण्याची मूलभूत हमी आहे.

6. रेटोल्स फायबर लेझर कटिंग हेड आणि कॅपेसिटिव्ह सेन्सिन, उच्च सुस्पष्टता आणि प्रतिक्रियाशील, कार्यक्षमता अधिक स्थिर आणि विश्वासार्ह ठेवण्याचा अवलंब करते.

7. उत्तम कटिंग परिणाम प्राप्त करण्यासाठी आयात केलेले उच्च परिशुद्धता इलेक्ट्रॉनिक नियंत्रण प्रमाणित झडप, पठाणला सहाय्यक गॅस प्रेशरचे अचूक नियंत्रण.

^{वैशिष्ट्य}

^model	¹⁵³⁰
^{लेसर तरंगलांबी}	^1080nm
^{जाडी कटिंग}	^{0.2-16 मिमी}
^{लेझर आउटपुट पॉवर}	^{1000 डब्ल्यू}
^{कमाल प्रक्रिया श्रेणी}	^{3000 * 1500 मिमी}
^{मशीन ड्राइव्ह मोड}	^{आयातित रॅक गीअर आणि पिनॉन ड्राइव्ह}
^{वाय एक्स. अक्ष स्थितीची अचूकता}	^{. 0.01 मिमी}
^{एक्सवाय अक्ष पुनरावृत्ती स्थितीची अचूकता}	^{. 0.01 मिमी}
^{उर्जा पुरवठा मोड}	^{380 व्ही / 50 हर्ट्ज}
^{जास्तीत जास्त पठाणला वेग}	^{45 मी / मिनिट}
^{किमान कटिंग लाइन रूंदी}	^{0.02 मिमी}
^{शीतकरण मोड}	^{3 पी वॉटर कूलिंग}

Aheadcut usa cnc controller

This system use US cutting edge(Aheadcut)CNC cutting system, international leading architecture based on EtherCAT industry bus,data transmission fast security and stability, is widely used in various precision control and processing areas.WINDOWS as a platform, with open structure, simple operation, easy to learn, is the biggest difference between CNC system and the traditional number Control system. The system provides machine parameters, PLC program, user-friendly according to their needs to configure and adjust Test, to achieve complex functional requirements of the machine. Basic hardware configuration:
CNC control unit(industrial control computer);
Interface module(I/O module and axis control module) ;
NC operation panel, wireless operation box;
Relative standard cable (display cable, operation cable, power supply wire) .
Basic software configuration:
CNC software operation platform(XP/WIN7)

Raytools cutting head

Cutting head using RAYTOOLS Swiss designed Fiber laser cutting dedicated cutting head to ensure high accuracy and efficiency for cutting. The cutting head is equipped with a non-contact capacitive sensing device. Can be achieved very stable Z-axis automatic tracking function, eliminating the influence of cutting due to asperous plate, and then improve the qualification rate of products. Laser cutting machine is equipped with focus lens , to meet the customers needs of cutting plate. Lens replacement using drawer type, the entire replacement process very convenient and fast. Optical system has the advantages of high efficiency, stability, calibration, maintenance and so on, the entire optical system is protected by clean positive air to ensure that the optical lens and nozzles are not contaminated.
