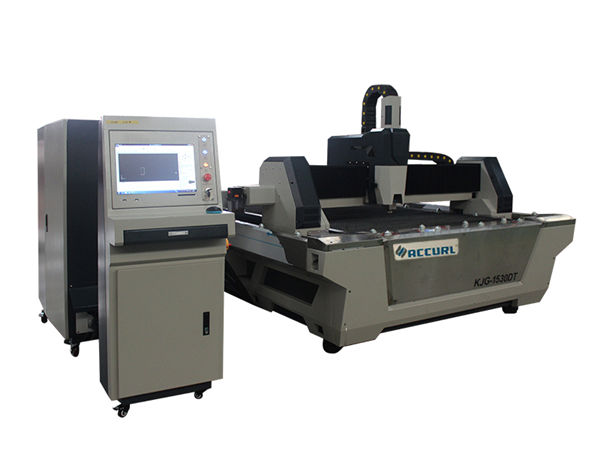

एक्सचेंज टेबलसह सीएनसी फायबर लेसर कटिंग मशीन स्टेनलेस स्टील शीट कटर

एक्सचेंज टेबलसह सीएनसी फायबर लेसर कटिंग मशीन स्टेनलेस स्टील शीट कटर

उत्पादन तपशील


प्रमाणपत्र: सी.ई.
देयक आणि शिपिंग अटी:
किमान ऑर्डरची मात्रा: 1 सेट
किंमत: वाटाघाटी करण्यायोग्य
पॅकेजिंग तपशील: 1 * 40 जीपी कंटेनर
वितरण वेळ: 30 दिवस
देय अटीः एल / सी, डी / ए, टी / टी, डी / पी, वेस्टर्न युनियन

तपशीलवार उत्पादन वर्णन


अर्ज ::सर्व धातू साहित्यजाडी कापणे:एसएस 10 मिमी पर्यंत, एमएस 22 सेमी पर्यंत
लेझर प्रकार ::फायबरसीएनसी किंवा नाही ::होय
शीतकरण मोड ::वॉटर कूलींगनियंत्रण सॉफ्टवेअर ::सायपॅकट
समर्थित ग्राफिक स्वरूप ::एआय, बीएमपी, डीएसटी, डीडब्ल्यूजी, डीएक्सएफ, डीएक्सपी, एलएएस, पीएलटीमूळ ठिकाण::चीन
नमूना क्रमांक::TY-6020JBविक्री नंतर सेवा प्रदान ::परदेशात सर्व्हिससाठी उपलब्ध अभियंते
पुनरावृत्ती अचूकता ::+ -0.03 मिमीकार्यशील तापमान::0 ° से -45 डिग्री सेल्सियस
कार्यरत आर्द्रता ::5%-95%लेसर स्त्रोत:चीनी किंवा आयातित
विद्युतदाब::AC380V ± 10% 50HZ (60HZ)कटिंग क्षेत्र:6000x2000mm



उत्पादनाचे वर्णन


Fiber laser cutting machine of JB series with full protective cover
Especially suitable for stainless steel, carbon steel, galvanized plate and so on.
शीट मेटल उत्पादने, स्टीलची रचना, अचूक यंत्रणा, वाहन भाग, चष्मा, दागिने,
नेमप्लेट, जाहिरात, हस्तकला, इलेक्ट्रॉनिक्स, खेळणी, पॅकेजिंग आणि इतर उद्योग

फायबर लेसर कटिंग मशीनची मुख्य वैशिष्ट्ये


यंत्र शरीर:
1. विकृतीशिवाय 20 वर्षांचा वापर सुनिश्चित करण्यासाठी 8 मिमी स्टीलची रचना, 600 ing उष्णता उपचार, अचूक वेल्डिंगसह तैयीची मशीन बॉडी.
2. मॅग्नेशियम मिश्र धातु निर्णायक सह गॅन्ट्री, विकृतीशिवाय मजबूत स्थिरता, वेगवान हालचाल.
Machine. मशीन बॉडीच्या दोन्ही बाजूंनी उच्च कार्यक्षमता झोनिंग स्मोकिंग सिस्टम, मजबूत सेगमेंट धूळ आणि धूम्रपान संग्रह यामुळे कामगारांचे नुकसान कमी होईल.
4. आयातित सुस्पष्टता फ्लेंज रिड्यूसर आणि सर्वो मोटर, वेगवान रनिंग गती.
Machine. मशीन बेडवर bla० ब्लेड आणि sl स्लाइड बार, मशीनची चेतावणी कमी करण्यासाठी बंद ब्लेड्स, सिलेंडर्ससह कार्य करणारे स्लाइड बार, शीट अपलोड आणि डाउनलोड करण्यासाठी सहजपणे.
6. लवचिक लोडिंग बॉक्स उघडले जाऊ शकते समोर आणि दोन्ही बाजू जे मशीन कार्यरत स्थितीसाठी विश्वासार्ह आहेत.

तपशील


लेझर स्त्रोत माध्यमफायबर
कटिंग श्रेणी (एल * डब्ल्यू)6000 mm × 2000 mm
झेड एक्सेल स्ट्रोक250 मिमी
कमाल स्थिती गती120 मी / मिनिट
एक्स, वाय एक्सल मॅक्स. वेग वाढवा1.0 जी
शीतकरण फॉर्मपाणी थंड
लेसर तरंगलांबी1070nm


लेसर स्त्रोताची आउटपुट उर्जा



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(पर्यायी)

मि. कटिंग अंतर. 0.1 मिमी
एक्स, वाय आणि झेड ofक्सल्सची स्थिती निश्चित करणे. 0.03 मिमी
एक्स, वाय आणि झेड ofक्सल्सची पुनरावृत्ती स्थितीची अचूकता. 0.01 मिमी
कटिंग सामग्रीची जाडी (सामग्रीनुसार)0.2 - 25 मिमी
ड्रायव्हर मॉडेलसर्वो मोटर मोटर आयात केली
वीज आवश्यक380 व्ही, 50/60 हर्ट्ज
कार्यरत तापमान0-45 ℃
सतत कार्यरत वेळ24 तास
मशीनचे वजनसुमारे 12000 किलो
वीजपुरवठा एकूण संरक्षण पातळीIP54

जाडी संदर्भ टेबल कापून


लेझर पॉवरजास्तीत जास्त कटिंग जाडी
कार्बन स्टील (मिमी)स्टेनलेस स्टील (मिमी)अल्युमिनियम (मिमी)पितळ

(मिमी)

800 डब्ल्यू8311
1000 डब्ल्यू12422.5
1500W14543
2000 डब्ल्यू16654
3000W221068
केवळ संदर्भासाठी वरील मापदंड

उपयोजित साहित्य


स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील, सिलिकॉन स्टील, स्प्रिंग स्टील, गॅल्वनाइझ प्लेट, लोणचे प्लेट, पितळ प्लेट, तांबे प्लेट, अल्युमिनियम प्लेट, इत्यादी
फायबर लेसर कटिंग मशीनचे फायदे
1. पारंपारिक लेसरशी तुलना करा, फायबर लेसर हे अधिक पर्यावरण संरक्षण आहे:
2. बर्‍याच कमी उर्जा वापरा: फायबर लेसरची फोटोइलेक्ट्रिक रूपांतरण कार्यक्षमता पारंपारिक लेसरपेक्षा 15 पट जास्त.
3. उच्च लेसर स्पॉट गुणवत्ता: एकल-मॉड्यूल लेसर स्त्रोत
Lower. कमी खप: सुटे भाग केवळ संरक्षक लेन्स आणि नोजल असतात. वेगवेगळ्या लेसर शक्तीसह 6 केडब्ल्यू ते 16 केडब्ल्यू पर्यंत विद्युत वापर.
High. अत्यधिक स्वयंचलित यंत्रणा: डिजिटल नियंत्रण अंगीकारते, आम्ही ऑटो सीएडी वरून थेट सॉफ्टवेअर कटींग करण्यासाठी फाइल आयात करू शकतो, कोणतीही कलाकृती कापली जाऊ शकतात, शिवाय बुद्धिमत्ता टाइपसेटिंग फंक्शन आहे, अशा प्रकारे कच्च्या मालाच्या किंमतीची मोठ्या प्रमाणात बचत करता येते.
6. उच्च पठाणला कार्यक्षमता: लेसरच्या ट्रान्समिशन गुणधर्मांमुळे, लेझर कटिंग मशीनने संख्यात्मक नियंत्रण लक्षात घेण्यासाठी सीएनसी वर्क बेंचच्या अनेक सेटसह सुसज्ज केले आहे. आपल्याला केवळ भिन्न आकार, तसेच द्विमितीय कटिंग आणि त्रिमितीय कटिंगसाठी सीएनसी प्रोग्राम बदलण्याची आवश्यकता आहे.

तपशीलवार प्रतिमा


नाव:यंत्र शरीर आणि अ‍ॅक्सेसरीज .600 ℃ उष्णता उपचार, 24 तास ओव्हनमध्ये थंड करणे, अचूक सीओ 2 संरक्षण वेल्डिंग, विकृतीशिवाय 20 वर्षांचा वापर सुनिश्चित करणे.
बी. सिंक्रोनस एक्स / वाय / झेड अक्ष: झेड-अक्ष 150 मि.मी. चालवू शकते, जे धातुच्या पत्र्यांच्या अनेक जाती कापण्यासाठी उपयुक्त आहे.
सी. उच्च गुणवत्ता त्याच्या टिकाऊपणा आणि सुलभ देखभालची हमी देते.
नाव:एसी सर्वो मोटर आणि ड्रायव्हर्स अत्याधुनिक ग्रह रेड्यूसरसह आयातित सर्वो मोटर (दोन सर्वो मोटरद्वारे चालित वाय-अक्ष) स्थिर, नेमके आणि विश्वासार्ह ड्राइव्हची हमी देते.
नाव:प्रिसिजन रेषीय मार्गदर्शक उन्नत पठाणला प्रणाली, लेसर पॉवर आणि सर्वो सर्व्हिस एकमेकांना उत्तम प्रकारे सूट करतात, उच्च प्रक्रिया गती आणि अचूकता सुनिश्चित करण्यासाठी आयातित उच्च अचूकता गीअर आणि रॅक ड्राइव्ह सिस्टम, एक्सचेंज करण्यायोग्य डबल वर्क टेबल ..
नाव:कटिंग हेड कॉन्टॅक्टलेस कटिंग हेडमध्ये ऑटो उंची ट्रॅकिंग आणि अँटी-टक्करचे कार्य असते, जे एकाच आउटपुट पॉवर अंतर्गत कटिंग गती, गुळगुळीत आणि कटिंग अचूकतेत मोठ्या प्रमाणात सुधार करते. एका शब्दात, पठाणला कार्यक्षमता वाढवता येते.
नाव:लेझर सोर्सफास्ट वेग, उच्च अचूकता कटिंग लाइन आणि गुळगुळीत धारदार धार

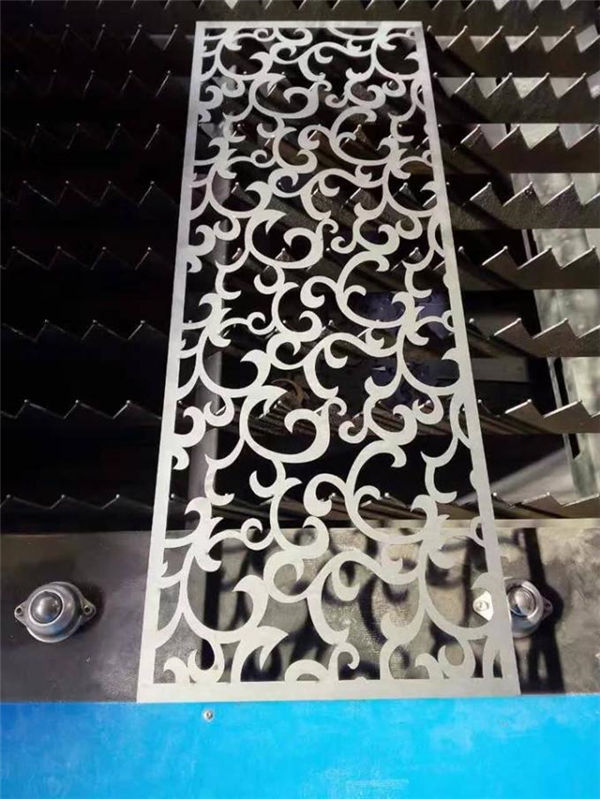

नमुने कटिंग


प्रशिक्षण


विक्रीनंतरची सेवा, प्रशिक्षणापासून मशीन स्थापनेपर्यंत (3 मार्ग):
१. आपण भेटता तेव्हा इंग्रजीमध्ये व्हिडिओ आणि वापरकर्त्याचे मॅन्युअल प्रशिक्षण, स्थापना, ऑपरेशन, देखभाल आणि समस्या-शूटिंगसाठी ऑफर केले जाणे आणि तांत्रिक मार्गदर्शक ई-मेल, फॅक्स, टेलिफोन / व्हॉट्सअ‍ॅप / स्काइप // इत्यादीद्वारे ऑफर केले जाणे, जेव्हा आपण भेटता तेव्हा स्थापना, वापर किंवा समायोजित करण्याच्या काही समस्या.
२.आपली कंपनी तंत्रज्ञानी आमच्या कारखान्यात उपकरणे आणि ऑपरेटिंग अत्यावश्यक गोष्टींबद्दल मूलभूत ज्ञान, 3-5 दिवसांचा पुरेसा प्रशिक्षण वेळ जाणून घेण्यासाठी येण्याची व्यवस्था करू शकते, प्रशिक्षण सामग्री खालीलप्रमाणे आहेः
अ) सामान्य रेखाचित्र सॉफ्टवेअर प्रशिक्षण;
बी) प्रशिक्षण प्रक्रिया आणि बंद मशीन;
क) नियंत्रण पॅनेल आणि सॉफ्टवेअर पॅरामीटर्स, पॅरामीटर्स श्रेणीची सेटिंग यांचे महत्त्व
डी) मशीनची मूलभूत साफसफाई आणि देखभाल;
e) सामान्य हार्डवेअर समस्या निवारण;
फ) ऑपरेशनची खबरदारी.
3.घर-दर -वार सूचना प्रशिक्षण सेवा. व्हिसा, प्रवास खर्च आणि निवास ग्राहकांच्या किंमतीवर असतील. आमच्या दोन्ही अभियंत्यांसाठी प्रशिक्षण कालावधीत अनुवादकांची व्यवस्था करणे चांगले आहे. प्रशिक्षण वेळ: 3-5days.

हमी


अ) .1 संपूर्ण मशीनसाठी (मानवनिर्मित नुकसानीची वाटाघाटी केली जाते.).
बी) .लझर स्त्रोत 2 वर्षांची हमी
सी) .आजीवन देखभाल आणि सुटे भागांचा पुरवठा
डी). ऑपरेशन स्टाफसाठी विनामूल्य प्रशिक्षण. (अभियंता परदेशात जाऊ शकतो वाटाघाटी केली जाते.)
