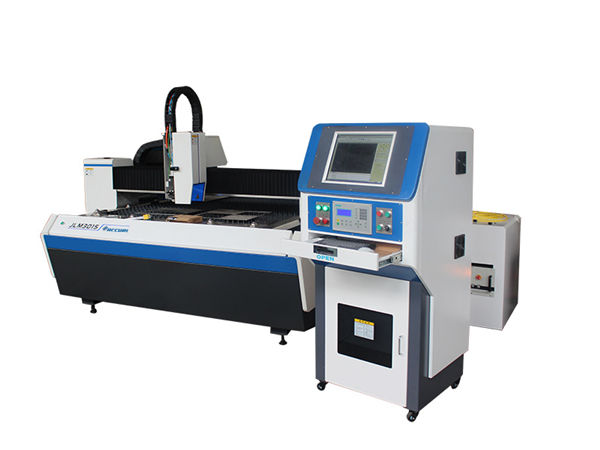

उच्च परिशुद्धता लहान पातळ पत्रक मेटल लेसर कटिंग मशीन अँटी-कॉरोज़न वियर

उत्पादन तपशील

प्रमाणपत्र: आयएसओ 00००१: २००.

देयक आणि शिपिंग अटी:

किमान ऑर्डरची मात्रा: 1 युनिट

किंमत: बोलणी

पॅकेजिंग तपशील: लाकडी केस

वितरण वेळ: 7-15 दिवस

पुरवठा करण्याची क्षमताः दरमहा 2000 युनिट्स

तपशीलवार उत्पादन वर्णन

उत्पादनाचे नांव:	उच्च प्रेसिजन मेटल फायबर लेझर कटिंग मशीन	लेझर पॉवर:	500 डब्ल्यू / 800 डब्ल्यू
कार्य क्षेत्र:	500 * 500 मिमी	कमाल मूव्हिंग स्पीड:	60 मी / मिनिट
स्थान अचूकता:	± 0.01-0.03	पाव पुरवठा:	3 × 380V ± 10% 220V ± 10%
पॅकेज:	लाकडी पेटी	हमी:	1 वर्ष

प्रेसिजन लेसर कटिंग मशीन डिझाइन आणि तयार केले आहे RISE LASER. पातळ पत्रक मेटल अनुप्रयोगासाठी अग्रगण्य लेसर तंत्रज्ञानासह अंगीकृत. मशीन संगमरवरी आणि सिपकट लेसर कटिंग सिस्टमसह एकत्रित केली आहे. इंटिग्रेटेड डिझायनिंग, ड्युअल गॅन्ट्री रेखीय मोटर ड्रायव्हिंग सिस्टम, फ्रेंडली इंटरफेस आणि दीर्घकालीन स्थिर कामकाजासह.

सुरक्षा संरचना
* कमी व्यवसाय, छोट्या कार्यशाळेसाठी चांगले.
* सुलभ opertaion
* वापरण्यास सुलभ सिपकट कटिंग सिस्टम, अग्रेसर.
* गंज विरोधी पोशाख
* ट्रांसमिशन भागांची नि: शुल्क देखभाल, संक्षारक मटेरियल कटिंग उपलब्ध आहे.
* स्थिर आणि टिकाऊ
* मार्बल मशीन टूल, कमी विकृती, उच्च स्थिरता, उच्च गती कार्यरत असताना अँटी-शॉक.
प्रेसिजन कटिंग
* बेस्ट कटिंग स्वित्झर्लंड रेटॉल्स लेसर कटिंग हेडमधून येते
* फायबर लेसर
* उत्कृष्ट ब्रँड फायबर लेसरसह चीन दत्तक आणि चांगल्या दर्जा आणि स्थिरतेसह बनलेला.
* प्रेसिजन मोशन यंत्रणा
* ड्युअल रेखीय मोटर ड्रायव्हिंग सिस्टम कटिंग अचूकता आणि कार्यक्षमता सुधारू शकते.

^{कॉन्फिगरेशन}

^#	^आयटम	^{तपशील}	^{ब्रँड}	^टीका
¹	^{लेसर स्त्रोत}	^{800 डब्ल्यू}	^{मॅक्सफोटोनिक्स}
²	^{रेखीय मोटर}		^{रेटॉल्स}
³	^{ऑप्टिकल ग्रेटिंग}	^{ठराव 0.5μ मी}	^{स्पेन}
⁴	^{ड्रायव्हर}		^{सर्व्होट्रोनिक्स}
⁵	^{झेड अक्ष स्क्रू मॉड्यूल गट}		^{सक्षम}
⁶	^{लेझर कटिंग हेड}	^{बीटी 230}	^{रेटॉल्स}
⁷	^{प्रेसिजन रेखीय मार्गदर्शक रेल}		^{हिविन}
⁸	^{संगमरवरी}	^{18001350200}	^{शेडोंग}
⁹	^{अवयवयुक्त आवरण}	^मानक	^{रेटॉल्स}
¹⁰	^{मशीनिंग सामग्री}	^मानक	^{रेटॉल्स}	^{विमानन अॅल्युमिनियम-धातूंचे मिश्रण}

^{मापदंड}

^{मॉडेल}		⁵⁰⁵⁰
^{कार्यरत आकार}		^{500 × 500 (मिमी)}
^{कमाल प्रवेग}		^{1.2 ग्रॅम}
^{एक्स एक्सिस}	^{कमाल हालचाल वेग}	^{60 मी / मिनिट}
	^{मार्ग}	^{500 मिमी}
	^{स्थान अचूकता}	^{. 0.01 मिमी}
	^{पुनरावृत्तीची अचूकता}	^{. 0.004 मिमी}
^{वाय एक्सिस}	^{कमाल हालचाल वेग}	^{60 मी / मिनिट}
	^{मार्ग}	^{500 मिमी}
	^{स्थान अचूकता}	^{. 0.01 मिमी}
	^{पुनरावृत्तीची अचूकता}	^{. 0.004 मिमी}
^{झेड एक्सिस}	^{मार्ग}	^{100 मिमी}

^{काम करण्याची स्थिती}

¹	^{कार्यरत तापमान}	^{-10 ℃ ～ 45 ℃}
²	^{सापेक्ष आर्द्रता}	^{＜ 90% कंडेनसर नाही}
³	^{पर्यावरण}	^{चांगले वायुवीजन, कंपन नाही}
⁴	^{वीजपुरवठा}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{उर्जा वारंवारिता}	^{50 हर्ट्ज}

मशीनचा प्रस्ताव

4.1 मशीन रॅक संगमरवरी रचना आणि यूएस सीएनसी लेसर कटिंग सिस्टमचा अवलंब करते. गॅन्ट्री मिलिंग मशीन प्रोसेसिंगद्वारे इंटिग्रेटेड डिझायनिंगसह, जेणेकरून चळवळ अचूक होईल. लाइनर मोटर ड्रायव्हिंग सिस्टम, फ्रेंडली इंटरफेस आणि दीर्घकालीन स्थिर कार्यरत.
उच्च अचूकता, कमी घर्षण आणि एकत्र करणे किंवा एक्सचेंज करणे सोपे असलेल्या टीएचके जपान अचूक रेषीय मार्गदर्शक रेलवे स्वीकारले.

4. 2 लेसर कटिंग हेड
ऑटो फोकस सिस्टमसह बीटी 230 (रेटॉल्स, स्वित्झर्लंड ब्रँड) लेसर कटिंग हेड. हे विकृत कटिंगपासून साहित्य कचरा रोखू शकते. प्रोटेक्शन ग्लास अत्याधुनिक ऑप्टिकल भागांच्या कमी किंमतीला कटिंग हेडच्या आत ठेवू शकतो आणि संरक्षण देऊ शकतो. नॉन-फ्लॅट मेटल शीट प्रक्रियेसाठी ऑटो फोकस सिस्टम योग्य आहे. उच्च प्रतीच्या लेझरसह एकत्रित बीटी 230 सिरेमिक, वैद्यकीय, अर्धसंवाहक आणि इतर उद्योगांमध्ये मोठ्या प्रमाणात वापरले जाऊ शकते.

^{संपत्ती}	^{100 मिमी}
^फोकस	^{125 मिमी}
^{ऑप्टिकल छिद्र}	^{25 मिमी}
^{नोजल (एकल)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 मिमी}
^{लेन्स साहित्य}	^{क्वार्ट्ज}
^{फायबर प्लग}	^QBH
^{सहाय्यक दबाव}	^{कमाल 20 बार}
^वजन	^{~ 1.5 किलो}

4. 3 नियंत्रण प्रणाली

प्रोफेशनल पीसी इंडस्ट्रियल कॉम्प्यूटर ऑपरेशन, ग्राफिकल इंटरफेस, ऑपरेट करणे सोपे, प्रोफेशनल कटिंग कंट्रोल सॉफ्टवेयरचा वापर मुक्तपणे विविध ग्राफिक्स आणि मजकूर, रीअल-टाइम प्रोसेसिंग, सपोर्ट सीएडी, कोरेलड्रॉ आणि इतर व्यावसायिक मॅपिंग सॉफ्टवेअर डिझाइन करू शकते.
. उच्च-गुणवत्तेचे औद्योगिक संगणक नियंत्रण ऑपरेशन
. उच्च कार्यक्षम, सीएनसी कटिंग सिस्टम ऑपरेट करणे सोपे
. झेड अक्ष स्वयंचलित ट्रॅकिंग फंक्शन
सीएनसी कटिंग कंट्रोल सिस्टम
सीएनसी कटिंग कंट्रोल सिस्टम म्हणजे हाय-परफॉरमन्स कंट्रोल कार्डचा वापर, विंडोज एक्सपी प्रोफेशनल डेव्हलपमेंटवर आधारित, सीएनसी कंट्रोल सिस्टमद्वारे पूर्णपणे डॉकिंग करणे, म्हणूनच मशीन आणि लेसर सोर्स दरम्यान रिअल-टाइम कंट्रोल आणि सॉफ्टवेअर अपग्रेड करणे अधिक सोयीस्कर आणि वेगवान आहे.

नियंत्रण प्रणालीची मुख्य वैशिष्ट्ये

स्थिर ऑपरेशन, चांगली विरोधी-हस्तक्षेप क्षमता
वेगवान गतिमान वेग, गुळगुळीत प्रारंभ आणि थांबा
चांगला कटिंग प्रभाव, वेगवान पठाणला वेग
मोठ्या डेटा प्रक्रियेसाठी वर्धित क्षमता
आउटपुट नियंत्रण: युनिफाइड अस्तित्व आउटपुट मोडचे समर्थन करा, एनसी आणि ग्राफिक्स दोन आउटपुट मोडसह एकत्रित पठाणला प्रारंभ करण्यासाठी कोणत्याही स्थितीचे समर्थन करा स्टॉप पॅरामीटर्सनंतर सुधारित केले जाऊ शकते.

सॉफ्टवेअर

l इंग्रजी आवृत्ती उपलब्ध
l प्रोसेसिंग फाइल्स रिस्क्टेड म्हणून सेव्ह करणे
मी कार्यरत गती आणि कटिंग स्टेट डिस्प्ले
l डीएक्सएफ, आंतरराष्ट्रीय जी कोड एनसी फायली समर्थन देऊ शकतात.
l कॅल्क्युलेशन आपोआप कटिंग
l प्रक्रियेच्या आवश्यकतांनुसार, कटिंग प्रारंभ स्थिती आणि प्रक्रियेची दिशा बदलण्यास समर्थन देते, दरम्यान, सिस्टमची गतिशीलता मार्गदर्शनासाठी समायोजित करेल किंवा लाइन स्थितीत मार्गदर्शन करेल.
फायली किंवा मॅन्युअल समायोजन आयात करताना कामकाजाची वेळ अनुकूल करा.
गटाकडून आयात केलेला आणि लागू केलेला आंशिक डेटा उपलब्ध आहे
स्वयंचलित नेस्टिंग सॉफ्टवेअर सीएएम
उच्च प्रतिसाद, उच्च नमुना दर, उच्च ट्रान्समिशन रेट, सर्वो प्रणालीच्या स्थिरतेची हमी देते, सिस्टमद्वारे, एक की सेन्सरचे कार्य कॅलिब्रेट करू शकते.
इथरट बीस सीएनसी सिस्टम (अ‍ॅडटेक) अधिक संयोजना इंटरफेससाठी लवचिक कंट्रोलला समर्थन देऊ शकते. मशीनिंगची अचूकता सुनिश्चित करण्यासाठी शाफ्ट पिच भरपाईच्या विविध प्रकारांना सहाय्य करा.
भागांची आकडेवारी आणि उत्पादनांच्या प्रमाणात प्रक्रिया करण्याचे व्यवस्थापन.

^{सिद्धांत कटिंग पॅरामीटर}

^{उर्जा (डब्ल्यू)}	^{साहित्य}	^{जाडी (मिमी)}	^{पठाणला वेग (मी / मिनिट)}	^गॅस
⁸⁰⁰	^{स्टेनलेस स्टील}	¹	^8-9	^{एन 2}
		²	^5-6	^{एन 2}
		³	^1.8-2	^{एन 2}
		⁴	^1.2-1.3	^{एन 2}
⁸⁰⁰	^{कार्बन स्टील}	¹	^8-10	^{ओ 2}
		²	^4-5	^{ओ 2}
		³	^2.8-3	^{ओ 2}
		⁴	^1.4-1.8	^{ओ 2}
		⁵	^1.2-1.5	^{ओ 2}
		⁶	^0.9-1.1	^{ओ 2}
		⁸	^0.6-0.7	^{ओ 2}
