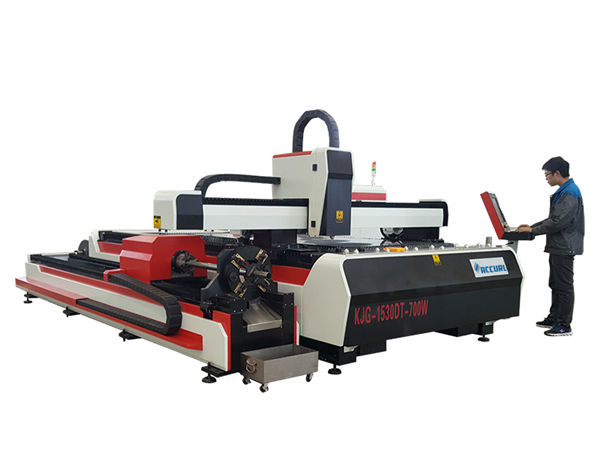

फायबर लेसर मेटल कटिंग मशीन 500 डब्ल्यू 800 डब्ल्यू 1 केडब्ल्यू 800 मिमी / एस ऑपरेटिंग वेग

उत्पादन तपशील

प्रमाणपत्र: सीई, एफडीए, आयओएस 9001
देयक आणि शिपिंग अटी:
किमान ऑर्डरची मात्रा: 1 सेट
किंमत: डॉलर्स
पॅकेजिंग तपशील: मानक वुड पॅकिंग
वितरण वेळ: 30-45 दिवस
देय अटीः टी / टी, वेस्टर्न युनियन, मनीग्राम, एल / सी, डी / पी
पुरवठा करण्याची क्षमता: दरमहा 100 सेट्स

तपशीलवार उत्पादन वर्णन

मॉडेलः	आरएल-पी 5050-500	लेझर पॉवर:	500 डब्ल्यू
लेसर स्त्रोत:	कमाल / रायकस / आयपीजी	जास्तीत जास्त प्रक्रिया आकार:	500 * 500 मिमी // 600 * 600 मिमी
कमाल ऑपरेटिंग वेग:	800 मिमी / सेकंद	नियंत्रण यंत्रणा:	सायपॅकट
जाड साहित्य:	0.2-30 मिमी	विद्युत उर्जा पुरवठा:	एसी 380 व 50 हर्ट्ज / 5 केडब्ल्यू
स्थान अचूकता:	± 0.05 मिमी / 500 मिमी	एचएस कोड:	8456110090
परिवहन पॅकेज:	वुडन कार्टन	वजन:	1100 केजी
स्थान अचूकतेची पुनरावृत्ती करा:	± 0.05 मिमी / 500 मिमी	लेझर प्रकार:	फायबर लेसर

अनुप्रयोग साहित्य

फायबर लेझर कटिंग उपकरणे स्टेनलेस स्टील शीट, सौम्य स्टील प्लेट, कार्बन स्टील शीट, मिश्र धातु स्टील प्लेट, स्प्रिंग स्टील शीट, लोह प्लेट, गॅल्वनाइज्ड लोखंड, गॅल्वनाइज्ड शीट, अ‍ॅल्युमिनियम प्लेट, कॉपर शीट, पितळ पत्रक, कांस्य प्लेटसह धातू कापण्यासाठी उपयुक्त आहेत. , गोल्ड प्लेट, सिल्व्हर प्लेट, टायटॅनियम प्लेट, मेटल शीट, मेटल प्लेट, ट्यूब आणि पाईप्स इ.

लेसर जनरेटरसाठी मशीन पॅरामीटर्स

आयटम	मापदंड
लेझर प्रकार	फायबर लेसर
शक्ती	500 डब्ल्यू / 1000 डब्ल्यू / 1500 डब्ल्यू / 2000 डब्ल्यू / 3000 डब्ल्यू / 4000 डब्ल्यू / 6000 डब्ल्यू
लाटा लांबी	1070-1080nm
इलेक्ट्रो-ऑप्टिकल रूपांतरण कार्यक्षमता	25-30%
एक्सवायझेड मार्ग	3025 मिमी / 1525 मिमी / 100 मिमी
साहित्य कापून जाडी	0.2-8 मिमी
शिवण रुंदी कटिंग	0.1-0.2 मिमी
स्थान अचूकतेची पुनरावृत्ती करा	± 0.05 मिमी / 500 मिमी
स्थान अचूकता	± 0.05 मिमी / 500 मिमी
मॅक्स.मव्हिंग स्पीड	60000 मिमी / मिनिट
कमाल.असेरिलेशन गती	25 मी / मिनिट
जास्तीत जास्त वजन	500 किलो
मशीनचे वजन	2300 किलो
आवश्यक शक्ती	220 व्ही 50 हर्ट्ज / 60 हर्ट्ज
यंत्राचा आकार (एल * डब्ल्यू * एच)	4500 मिमी * 2450 मिमी * 1700 मिमी

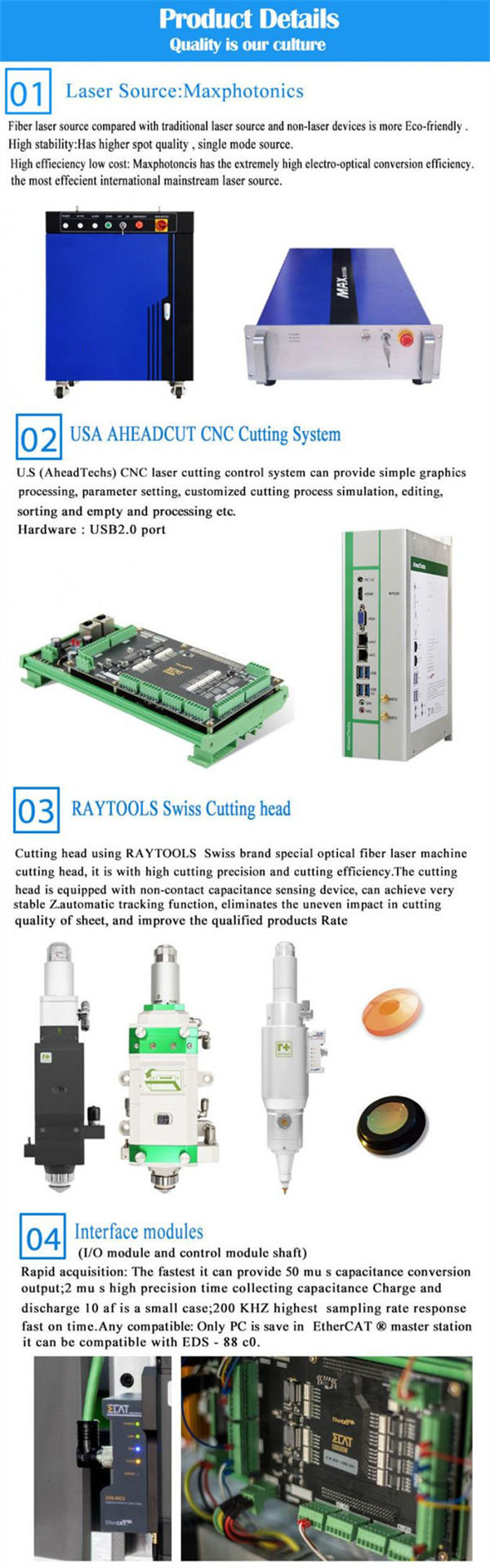

फायबर लेसर कटरची कॉन्फिगरेशन

	वर्णन	क्वाटी	मूळ	ब्रँड
1	फायबर लेसर स्त्रोत (500W / 800W)	1SET	चीन	मॅक्स
2	लेझर कटिंग हेड	1 पीसी	स्वित्झर्लंड	RAYTOOLS
3	मशीन बेड आणि उपकरणे	1SET	चीन
4	विद्युत नियंत्रण	1SET		ओमरॉन, स्नायडर
5	गॅस सर्किट नियंत्रण	1SET	जपान	एसएमसी
6	अचूक रॅक	प्रत्येक 3SETS	चीन
7	अचूक रेखीय मार्गदर्शक रेल	प्रत्येक 3SETS	तैवान	पीएमआय
8	प्लॅनेटरी गियर	3SET	चीन
9	मशीन बेड उपकरणे	1SET	चीन
10	डिजिटल कटिंग सिस्टम	1SET	संयुक्त राज्य	आहेडकट
11	औद्योगिक नियंत्रण संगणक	1SET	चीन	आहेडकट
12	कम्युनिकेशन सर्वो आणि ड्रायव्हर	4SETS	चीन
13	कुलिंग युनिट	1SET	चीन
14	कचरा पुनर्वापराची उपकरणे	1SET	चीन

उपकरणे कार्य आणि पर्यावरणीय आवश्यकता

आवश्यकता

वीजपुरवठा: नियमित विद्युत पुरवठा नियंत्रित: (शिफारस केलेले)

(1) रेट केलेले आउटपुट व्होल्टेज: 220 व्ही

(2) व्होल्टेज वारंवारता: 50 हर्ट्ज

()) दोन फेज व्होल्टेजची स्थिरता +%%

(4) आउटपुट व्होल्टेज समायोजन दर: <2%

सहाय्यक गॅससह कटिंग:

स्वच्छ, कोरडी संकुचित हवा आणि उच्च शुद्धता ऑक्सिजन (ओ 2) आणि नायट्रोजन (एन 2), शुद्धता 99.9% पेक्षा कमी नाही

साहित्य कटिंग

पत्रक सामग्री समशी, गुळगुळीत आहे; पृष्ठभाग स्वच्छ करा

संकुचित हवा पुरवठा डिव्हाइस

(1) रेट केलेले दबाव: 14 बार

(2) क्षमता: 1 मी 3

सिद्धांत कटिंग पॅरामीटर

उर्जा (डब्ल्यू)	साहित्य	जाडी (मिमी)	पठाणला वेग (मी / मिनिट)	गॅस
800	स्टेनलेस स्टील	1	8-9	एन 2
		2	5-6	एन 2
		3	1.8-2	एन 2
		4	1.2-1.3	एन 2
800	कार्बन स्टील	1	8-10	ओ 2
		2	4-5	ओ 2
		3	2.8-3	ओ 2
		4	1.4-1.8	ओ 2
		5	1.2-1.5	ओ 2
		6	0.9-1.1	ओ 2
		8	0.6-0.7	ओ 2

उर्जा (डब्ल्यू)	साहित्य	जाडी (मिमी)	पठाणला वेग (मी / मिनिट)	गॅस
500	स्टेनलेस स्टील	1	6-8	एन 2
		2	2-2.2	एन 2
		3	0.6-0.8	एन 2
500	कार्बन स्टील	1	7-8	ओ 2
		2	3.5-4	ओ 2
		3	2.8-3.2	ओ 2
		4	1.3-1.5	ओ 2
		5	0.9-1.1	ओ 2
		6	0.6-0.7	ओ 2
